図1 2周波数用逆LFLアンテナ形状
複数の周波数で動作するカード型アンテナを考えます。([9] Chapter8)
本アンテナはグラウンド板とアンテナが同一平面上にあります。
アンテナ形状は逆F型と逆L型の組み合わせであり、
その長さを調整することによって複数の周波数で動作することができます。
図1は2つの周波数(2.45GHz, 5.2GHz)で動作するアンテナ形状です。
すべて1mm四方の正方形で表現しています。
図2は反射係数です。
図1 2周波数用逆LFLアンテナ形状
図2 反射係数(2～7GHz, Z0=50Ω)

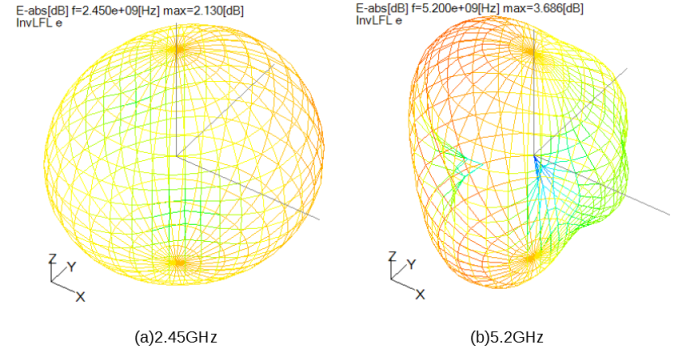

図3に2.45GHzと5.2GHzにおける全方向の放射パターンを示します。
図4に+Z方向の指向性利得の周波数特性を示します。
入力インピーダンスの整合損失を含んでいないことに注意してください。
図3 全方向放射パターン
図4 +Z方向指向性利得の周波数特性(2～7GHz)
図5は4つの周波数(1.7GHz, 2.45GHz, 3.5GHz, 5.2GHz)で動作するアンテナ形状です。
図6は反射係数です。
図5 4周波数用逆LFLアンテナ形状
図6 反射係数(1～6GHz, Z0=50Ω)
◆入力データ(右クリック+[保存])
InvLFL_e.omm,
InvLFL_f.omm
図7は4周波数アンテナをOpenFDTDとOpenMOMで計算した結果です。
非常によく一致しています。
図7 VSWRのOpenFDTDとOpenMOMの比較(4周波数アンテナ, 1～6GHz, Z0=50Ω)
