図9-3-1に図形出力例を示します。
1ページ1ウィンドウです。
多数の図形出力ウィンドウを一括で閉じるには、
ステータスバーに現れるアイコンを右クリックして[すべてのウィンドウを閉じる]をクリックしてください。
(a) 電流分布(2D) | (b) 電流分布(3D) |
(c) スミスチャート(2D) | (d) 入力インピーダンス(2D) |

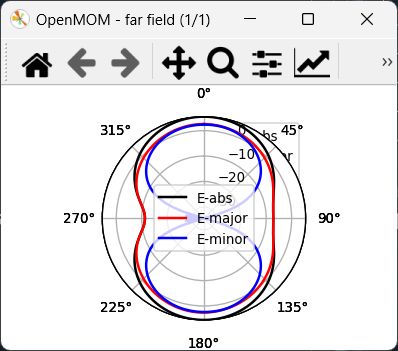

(e) 遠方界パターン(2D) | (f) 遠方界パターン(2D) |

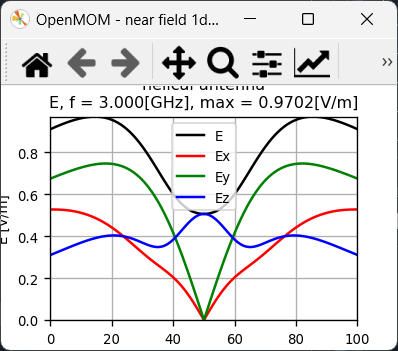

(g) 遠方界全方向パターン(3D) | (h) 近傍界線上分布図(2D) |

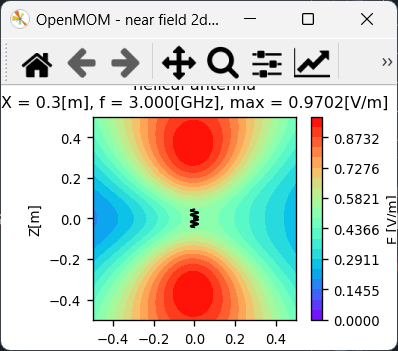

(i) 近傍界面上分布図(2D) | |
| 図9-3-1 図形出力例 | |
