図6-5-1 アンテナ形状
■入力データ: data/sample/invertf.ofd
図6-5-1に逆Fアンテナを示します。
図6-5-2に入力インピーダンスの周波数特性を示します。
1000MHzで入力インピーダンスが50Ωになるように、
放射板の大きさ、短絡線と給電線の位置を調整しています。
反射係数の周波数特性は図6-5-2です。
本ケースでは収束を速くするために内部抵抗rfeed=5Ωを設定しています。
内部抵抗がないときとの収束状況を比較したものが図6-5-3です。
内部抵抗によって収束が速くなっていることが確認できます。
図6-5-1 アンテナ形状

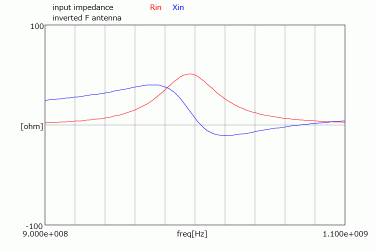

図6-5-2 入力インピーダンス(900-1100MHz)
図6-5-3 反射損失(900-1100MHz)
図6-5-4 収束状況
