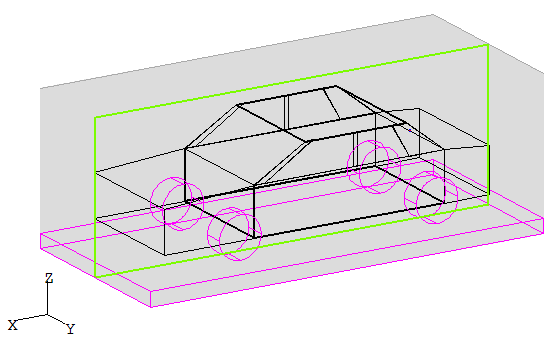

図1 自動車計算モデル
図1に示す自動車モデルを計算します。
後部中央に垂直ホイップアンテナが設置されています。
図1 自動車計算モデル
表1に計算条件と計算時間を示します。
周波数2.5GHzと5.0GHzの2通りを計算します。
FOCUSスパコンのWシステム(NEC SX-Aurora TSUBASA A300 8VE)を使用し、
8VEをMPIで並列計算しています。
| No. | 周波数 | セルサイズ | セル数 | 使用メモリー | タイムステップ数 | 計算時間 |
|---|---|---|---|---|---|---|
| 1 | 2.5GHz | 10mm | 570*270*210=32,319,000 | 0.4GB*8=3.2GB | 26800 | 49秒 |
| 2 | 5.0GHz | 5mm | 1140*540*420=258,552,000 | 3.2GB*8=25.6GB | 68600 | 564秒 |

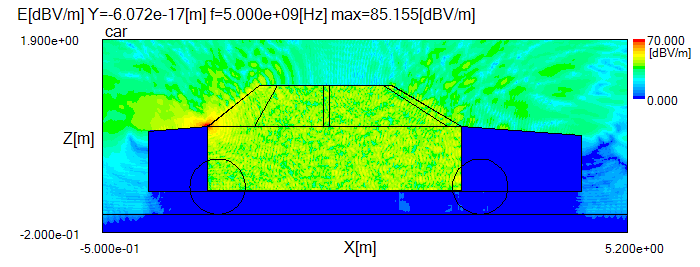

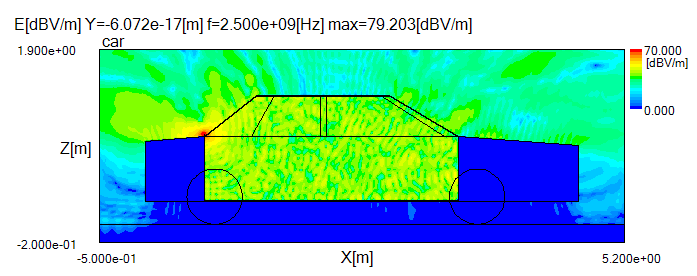

図2に電界分布を示します。
(a)2.5GHz
(b)5GHz
図2 電界分布(Y=0面)
図3,図4に遠方界パターンを示します。

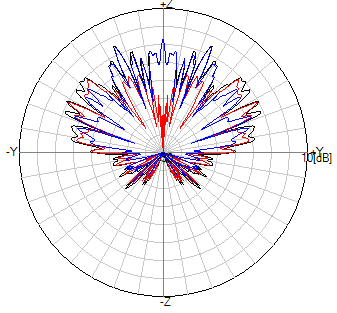

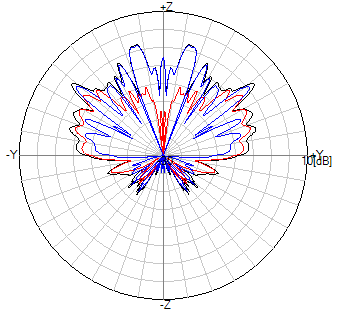

図3 遠方界パターン(YZ面, 左:2.5GHz, 右:5GHz)

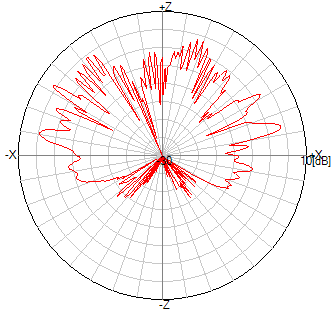

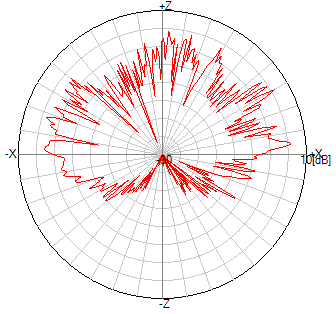

図4 遠方界パターン(XZ面, 左:2.5GHz, 右:5GHz)

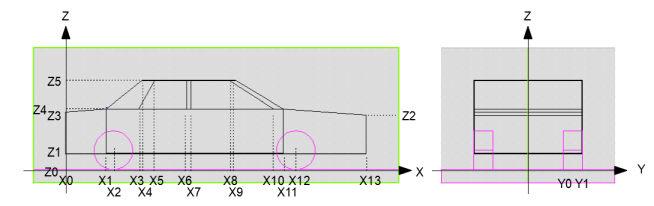

図5にデータ作成ライブラリー用のパラメーターを示します。
各パラメーターを変えることによって車の形を変えることができます。
図5 データ作成ライブラリー用パラメーター
◆入力データ:
car_2.5GHz.ofd,
car_5GHz.ofd
◆データ作成ライブラリー用ソースコード:
car.c
