(a) 収束状況(2D)
(b) スミスチャート(2D)
(c) 入力インピーダンス(2D)
(d) 反射係数(2D)
(e) 遠方界面内パターン(2D)
(f) 遠方界全方向パターン(3D)
(g) 近傍界線上分布図(2D)
(h) 近傍界面上分布図(2D)
図9-3-1に図形出力例を示します。
1ページ1ウィンドウです。
多数の図形出力ウィンドウを一括で閉じるには、
ステータスバーに現れるアイコンを右クリックして[すべてのウィンドウを閉じる]をクリックしてください。
(a) 収束状況(2D) |
(b) スミスチャート(2D) |
(c) 入力インピーダンス(2D) |
(d) 反射係数(2D) |
(e) 遠方界面内パターン(2D) |

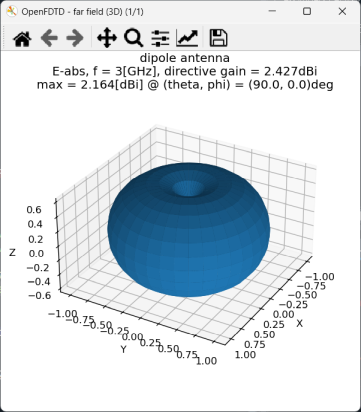

(f) 遠方界全方向パターン(3D) |
(g) 近傍界線上分布図(2D) |
(h) 近傍界面上分布図(2D) |
| 図9-3-1 図形出力例 | |
